一、概述
KD-3MD558是采用伺服纯正弦精密电流控制技术,等角度恒力矩高细分型步进电机驱动器。该技术可以明显改善电机噪音和运行平稳性。最大驱动电流7.8A,最高定位精度64细分可达12800步/转,典型工作电压68VDC。
二、应用领域
适合各种运动控制领域自行化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。是用户期望低噪声、高速性能优越和性价比竞争较强领域的首选。
三、驱动器功能说明
驱动器功能 | 操作说明 |
微步细分数设定 |
由SW5-SW8四个拨码开关来设定驱动器微步细分数,其共有16档微步细分。用户设定微步细分时,应先停止驱动器运行。具体微步细分数的设定,请见驱动器面板图说明。
|
输出电流设定 |
由SW1-SW3三个拨码开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请参见驱动器面板图说明
|
自动半流功能 |
用户可通过SW4来设定驱动器的自动半流功能。OFF表示静态电流设为动态电流的一半,ON表示静态电流与动态电流相同。一般用途中应将SW4设成OFF,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右(实际值的60%),发热量理论上减少36%
|
信号接口 |
PUL+和PUL-为控件脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和ENA-为使能信号的正端和负端。
|
电机接口 |
U,V,W对应电机绕组线U,V,W,任意对调三根绕组线中的两根,可使电机方向改变。
|
电源接口 |
采用直流电源供电,工作电压范围建议为24-50VDC,电源功率大于200W。
|
提示灯 |
驱动器有红绿两个指示灯。其中绿灯为为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使用才能清除故障。
|
安装说明 |
驱动器的外形尺寸为:118x75.5x35mm,安装孔距为112mm。既可以卧式也可立式安装,建议采用立式安装。安装时,应使用其紧贴在金属柜上以利于散热。
|
四、参数设定
KD-3MD558驱动器采用八位拨码开关设定细分精度、动态电流、和半流/全流。详细描述如下:
1、 工作电流设定
输出峰值电流 | SW1 | SW2 | SW3 |
1.35A | off | off | off |
1.86A | on | off | off |
2.6A | off | on | off |
3.2A | on | on | off |
3.8A | off | off | on |
4.45A | on | off | on |
5.2A | off | on | on |
5.8A | on | on | on |
2、 微步细分设定
步数/转 | SW5 | SW6 | SW7 | SW8 |
200 | off | off | off | off |
400 | on | off | off | off |
500 | off | on | off | off |
800 | on | on | off | off |
1000 | off | off | on | off |
1250 | on | off | on | off |
1600 | off | on | on | off |
2000 | on | on | on | off |
2500 | off | off | off | on |
3200 | on | off | off | on |
4000 | off | on | off | on |
5000 | on | on | off | on |
6400 | off | off | on | on |
8000 | on | off | on | on |
10000 | off | on | on | on |
12800 | on | on | on | on |

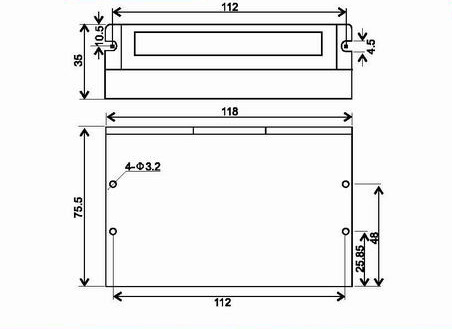

五、安装尺寸
