一、技术参数
| 型号 | 相数 | 步距角 | 额定相电流 | 最大静扭矩 | 相电阻 | 重量 | 编码器电压 | 输出脉冲数 | 外形图 | 接线图 |
| Model | Phase Number | （ °） | （A） | (Kg.cm) | （Ω） | (Kg) | (VDC) | (p/r) | Outside Drawing | Wiring Diagram |
| Step Angle | Current | Maximum Static Torque | Phase Resistance | Motor Weight | Encoder Voltage | Output Pulse Number | ||||
| 42BYGH250E11-P4.5.3D | 2 | 1.8 | 1.5 | 4.5 | 2.5 | 0.4 | 5 | 400 | (A) | (A) |
| 42BYGH250E11-P5.5.3D | 2 | 1.8 | 1.5 | 4.5 | 2.5 | 0.4 | 5 | 500 | (A) | (A) |
| 42BYGH250E11-P25.5.3L | 2 | 1.8 | 1.5 | 4.5 | 2.5 | 0.4 | 5 | 2500 | (A) | (A) |
| 57BYGH250C408-P4.5.3D | 2 | 1.8 | 3 | 9 | 0.4 | 0.8 | 5 | 400 | (D) | (B) |
| 57BYGH250E508-P5.5.3D | 2 | 1.8 | 4 | 15 | 0.4 | 1.2 | 5 | 500 | (B) | (B) |
| 57BYGH250E20-P10.5.3D | 2 | 1.8 | 2 | 20 | 1.5 | 1.2 | 5 | 1000 | (C) | (B) |
| 57BYGH250E508-P10.5.3L | 2 | 1.8 | 4 | 15 | 0.4 | 1.2 | 5 | 1000 | (B) | (B) |
| 57BYGH250E508-P25.5.3L | 2 | 1.8 | 4 | 15 | 0.4 | 1.2 | 5 | 2500 | (B) | (B) |
| 85BYGH250B99-P4.5.3D | 2 | 1.8 | 5 | 65 | 0.4 | 4 | 5 | 400 | (E) | (C) |
| 85BYGH250B99-P5.5.3D | 2 | 1.8 | 5 | 65 | 0.4 | 4 | 5 | 500 | (E) | (C) |
| 85BYGH250C80-P10.5.3C | 2 | 1.8 | 4.5 | 90 | 0.7 | 5.5 | 5 | 1000 | (F) | (C) |
| 85BYGH250C80-P25.5.3L | 2 | 1.8 | 4.5 | 90 | 0.7 | 5.5 | 5 | 2500 | (F) | (C) |
※以上为代表性产品。在产品说明范围内电机和编码器可任意组合匹配。
二、编码器接线方式、输出波形

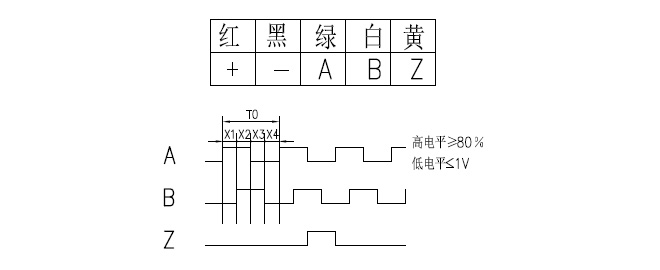

1、D型电压，C型集电极编码器接线方式、输出波形

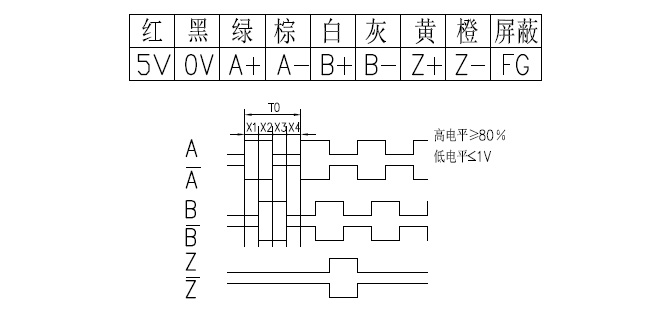

2、L型长线编码器接线方式、输出波形

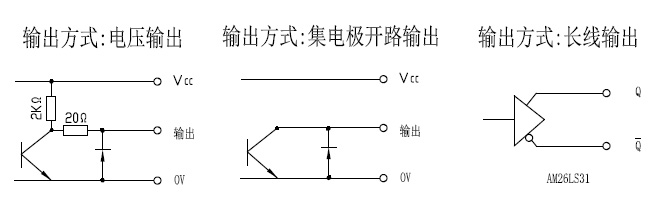

三、输出方式

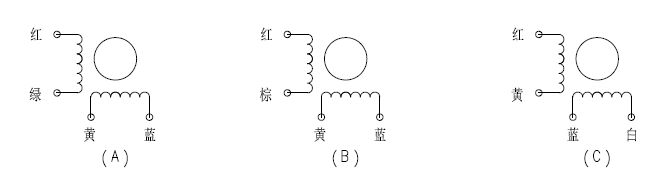

四、电机接线方式
五、外型图
