一、详细说明:
项目 | 规范 |
步距角精度 Step Accuracy | ±5% |
温升 Temperature Rise | 80℃ Max |
环境温度 Ambient temperature Range | -20℃~+50℃ |
绝缘强度 Insulation Resistance | 100ΩMin.500V DC |
介电强度 Dielectric Strength | 500V AC 1 Minute |
回转间隙 Backlash | <2° |
二、技术数据:
1、检测数据
电机型号 | 步距角 | 电机长度 | 相电流 | 保持力矩 | 引线数 | 电机重量 |
Model | (°) | L2(mm) | (A) | (Kg.cm) | (No. ) | (kg) |
Step Angle | Motor Length | Rated Current | Holding Torque | Lead Wire | Motor Weight | |
36GPXXB-42BYGH250E11 | 1.8 | 48.5 | 1.5 | 4.5 | 4 | 0.34 |
2、有多种减速比可供选择
减速比 | 3.71 | 5.18 | 14 | 19 | 27 | 51 | 71 | 59 | 82 | 100 | 139 |
机身长L1 | 28.5 | 28.5 | 34.9 | 34.9 | 34.9 | 41.3 | 41.3 | 47.7 | 47.7 | 41.3 | 41.3 |
重量(Kg) | 0.13 | 0.13 | 0.16 | 0.16 | 0.16 | 0.19 | 0.19 | 0.22 | 0.22 | 0.19 | 0.19 |
三、外型图:

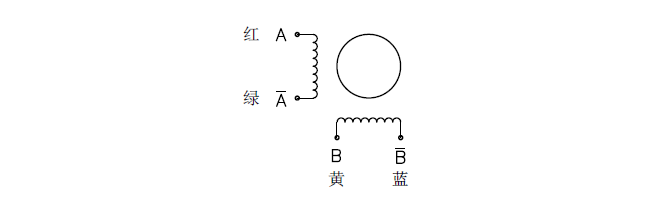

四、接线图:
