| 详细说明 | |
|---|---|
| 项目 | 规范 |
| 步距角精度 Step Accuracy | ±5% |
| 温升 Temperature Rise | 80℃ Max |
| 环境温度 Ambient temperature Range | -20℃～+50℃ |
| 绝缘强度 Insulation Resistance | 100MΩMin.500V |
| 介电强度 Dielectric Strength | 500V AC 1 Minute |
| 技术数据 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 步距角 | 引线数 | 相电流 | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
| （ °） | Lead Wire | （A） | (Kg.cm) | (g.cm2) | (g.cm) | (Kg) | |||||
| Step angle | Rated Current | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | |||
| 28BYG450A01 | 1.8 | 6 | 0.95 | 0.43 | 9 | 40 | B | 32 | 20 | - | 0.11 |
| 28BYG450A02 | 1.8 | 4 | 0.67 | 0.6 | 9 | 40 | A | 32 | 20 | - | 0.11 |
| 28BYG450B01 | 1.8 | 6 | 0.95 | 0.75 | 12 | 50 | B | 45 | 20 | - | 0.14 |
| 28BYG450B02 | 1.8 | 4 | 0.67 | 0.95 | 12 | 50 | A | 45 | 20 | - | 0.14 |
| 28BYG450C01 | 1.8 | 6 | 0.95 | 0.9 | 18 | 80 | B | 52 | 20 | - | 0.2 |
| 28BYG450C02 | 1.8 | 4 | 0.67 | 1.2 | 18 | 80 | A | 52 | 20 | - | 0.2 |
| 28BYG250D01 | 1.8 | 4 | 0.15 | 0.3 | 5 | 20 | C | 23 | 14.5 | - | 0.09 |
| 28BYG250E01 | 1.8 | 4 | 0.15 | 0.5 | 6 | 30 | C | 27 | 14.5 | - | 0.095 |
※注：表中所列仅为代表性产品，仅供参考。有“L2”代表相同“L”下电机双出轴可选，型号为原型号末尾加“S”。
◆外形图:

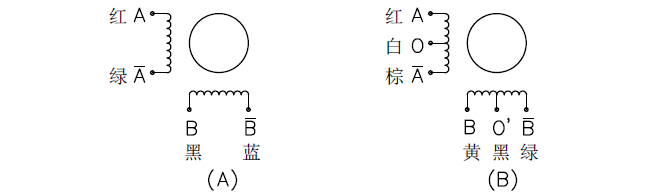

◆接线图:
