技术数据 | |||||||||
型号 | 步长 | 步距角 | 引线数 | 相电流 | 相电阻 | 相电感 | 静力矩 | 外形图 | 接线图 |
Model | mm/step | ( °) | Lead Wire | (A) | (Ω) | (mH) | (Kg.cm) | ||
Step distance | Step angle | Rated Current | Phase Resistance | Phase Inductance | Holding Torque | ||||
28BYG250A02/M5 | 0.004 | 1.8 | 4 | 0.67 | 5.6 | 3.2 | 0.6 | A | A |
39BYG250F03/M6.5 | 0.015 | 1.8 | 4 | 0.6 | 3 | 1 | 1.6 | B | B |
42BYGH250C08/M5 | 0.0025 | 1.8 | 4 | 1.2 | 4 | 4.5 | 3 | C | B |
42BYGH250E11/M5 | 0.01 | 1.8 | 4 | 1.5 | 2.5 | 2.7 | 4.5 | D | B |
42BYGH250E15/M6 | 0.005 | 1.8 | 4 | 2 | 1 | 1.5 | 4.5 | E | B |
57BYGH250C408/M8 | 0.04 | 1.8 | 4 | 3 | 0.4 | 1 | 9 | F | B |
57BYGH250E208/M8 | 0.04 | 1.8 | 4 | 2 | 1.5 | 5.6 | 16 | G | B |

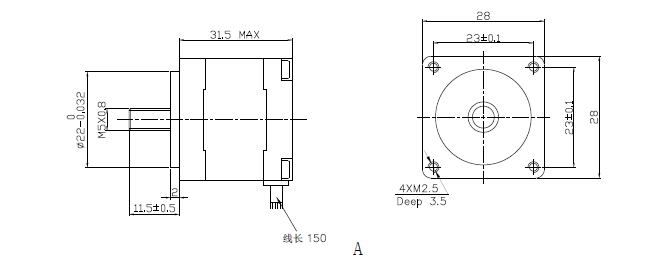

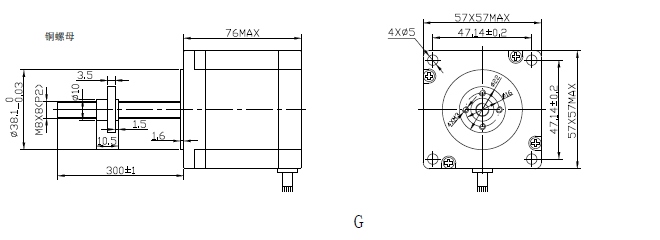

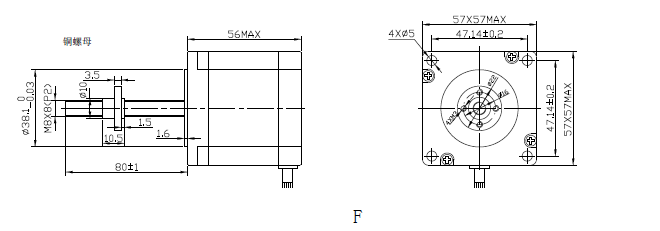

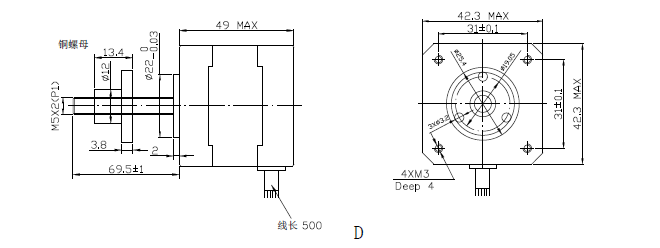

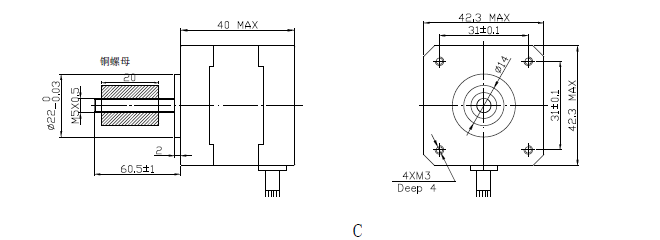

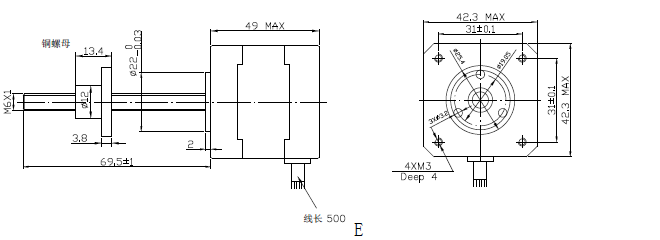

◆外形图:

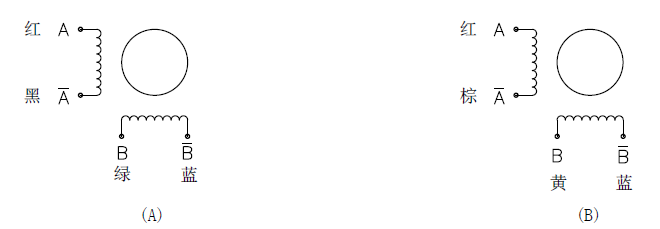

◆接线图:
