详细说明 | |
---|---|
项目 | 规范 |
步距角精度 Step Accuracy | ±5% |
温升 Temperature Rise | 80℃ Max |
环境温度 Ambient temperature Range | -20℃~+50℃ |
绝缘强度 Insulation Resistance | 100MΩMin.500V |
介电强度 Dielectric Strength | 500V AC 1 Minute |
技术数据 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
型号 | 步距角 | 引线数 | 相电流 | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
Model | ( °) | Lead Wire | (A) | (Kg.cm) | (g.cm2) | (g.cm) | (Kg) | ||||
Step angle | Rated Current | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | |||
42BYG114 | 0.9 | 4 | 0.4 | 1 | 20 | 100 | A | 22 | 22 | 0.15 | |
42BYG113S | 0.9 | 4 | 0.6 | 1.8 | 34 | 180 | A | 34 | 22 | 14 | 0.2 |
42BYG113LS | 0.9 | 4 | 0.6 | 2.4 | 54 | 220 | A | 39 | 22 | 14 | 0.24 |
42BYG113HS | 0.9 | 4 | 0.6 | 3.5 | 68 | 260 | A | 49 | 22 | 19 | 0.34 |
42BYG112LS | 0.9 | 4 | 1.2 | 2.6 | 54 | 220 | A | 39 | 22 | 19 | 0.24 |
42BYG112HS | 0.9 | 4 | 1.2 | 3.7 | 68 | 260 | A | 49 | 22 | 19 | 0.34 |
42BYG116 | 0.9 | 6 | 0.4 | 3.1 | 68 | 260 | B | 49 | 20 | 0.34 | |
42BYG202S | 3.75 | 4 | 0.6 | 0.6 | 34 | 200 | A | 34 | 32 | 18 | 0.2 |
42BYG016 | 1.8 | 6 | 0.16 | 1 | 30 | 160 | B | 34 | 17 | 0.2 | |
42BYG228 | 1.8 | 6 | 0.4 | 2 | 50 | 200 | B | 39 | 22 | 0.24 | |
42BYG034 | 1.8 | 4 | 0.4 | 2.5 | 54 | 220 | C | 44 | 22 | 0.32 | |
42BYG304 | 1.8 | 4 | 0.5 | 3 | 60 | 250 | C | 49 | 22 | 0.34 | |
42BYGH019 | 1.8 | 6 | 0.3 | 1.7 | 34 | 200 | B | 34 | 22 | 0.2 | |
42BYGH023 | 1.8 | 4 | 0.4 | 2.3 | 34 | 200 | C | 34 | 22 | 0.2 | |
42BYGH103 | 1.8 | 4 | 1 | 2.2 | 34 | 200 | C | 34 | 22 | 0.2 | |
42BYGH104 | 1.8 | 4 | 1.2 | 3 | 54 | 220 | C | 39 | 22 | 0.24 | |
42BYGH101 | 1.8 | 4 | 1.7 | 3.5 | 54 | 220 | C | 39 | 22 | 0.24 | |
42BYGH002S | 1.8 | 4 | 1 | 4.5 | 60 | 250 | C | 44 | 21 | 10 | 0.32 |
42BYGH003S | 1.8 | 4 | 2.2 | 3.5 | 60 | 250 | C | 44 | 21 | 10 | 0.32 |
42BYGH401 | 1.8 | 6 | 0.3 | 4 | 68 | 280 | B | 49 | 22 | 0.34 | |
42BYGH405-1 | 1.8 | 4 | 1 | 4.8 | 68 | 280 | C | 49 | 22 | 10 | 0.34 |
42BYGH406 | 1.8 | 4 | 1.5 | 4.5 | 68 | 280 | C | 49 | 24 | 0.34 | |
42BYGH408 | 1.8 | 4 | 2 | 4.5 | 68 | 280 | C | 49 | 22 | 0.34 | |
42BYGH403 | 1.8 | 4 | 2.5 | 4.3 | 68 | 280 | C | 49 | 22 | 0.34 | |
42BYGH501 | 1.8 | 4 | 1.5 | 5.1 | 80 | 320 | C | 63 | 24 | 0.45 |
※注:表中所列仅为代表性产品,仅供参考。电机型号未位数S代表电机为双出轴可选。
◆外形图:

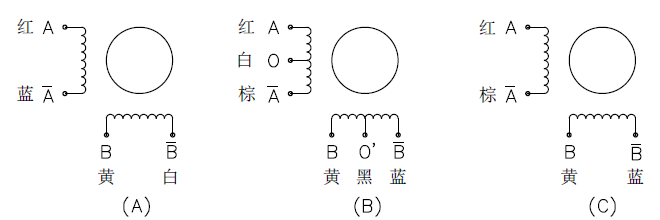

◆接线图:
