一、概述
KD-2MD530步进电机驱动器,是常州康达通用电气有限公司推出的具有更高性价比优势的步进电机驱动器,大幅度降低了电机运行时的发热和噪声,具有更高的运行平稳性。其主要用于驱动42、57型两相混合式步进电机。其微步细分有15种,最大步数为26500Pulse/rev;其工作峰值电流范围为1.0A-4.2A,输出电流共有8档,电流的分辨率约为0.45A;具有自动半流,过压和过流保护等功能。本驱动器工作电源为直流供电,建议工作电压范围为24VD-48VDC,建议典型工作电压为36VDC。
二、应用领域
适合各种运动控制领域自行化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。是用户期望低噪声、高速性能优越和性价比竞争较强领域的首选。
三、驱动器功能说明
驱动器功能 | 操作说明 |
微步细分数设定 |
由SW5-SW8四个拨码开关来设定驱动器微步细分数,其共有15档微步细分。用户设定微步细分时,应先停止驱动器运行。具体微步细分数的设定,请见驱动器面板图说明。
|
输出电流设定 |
由SW1-SW3三个拨码开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请参见驱动器面板图说明
|
自动半流功能 |
用户可通过SW4来设定驱动器的自动半流功能。OFF表示静态电流设为动态电流的一半,ON表示静态电流与动态电流相同。一般用途中应将SW4设成OFF,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.3秒左右电流自动减50%(实际值的55%),发热量理论上减少65%。
|
信号接口 |
PUL+和PUL-为控件脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和ENA-为使能信号的正端和负端。
|
电机接口 |
A+和A-接步进电机A相绕组的正负端;B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时,可使电机方向反向。
|
电源接口 |
采用直流电源供电,工作电压范围建议为24-48VDC,电源功率大于100W。
|
提示灯 |
驱动器有红绿两个指示灯。其中绿灯为为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使用才能清除故障。
|
安装说明 |
驱动器的外形尺寸为:118x75.5x35mm,安装孔距为112mm。既可以卧式也可立式安装,建议采用立式安装。安装时,应使用其紧贴在金属柜上以利于散热。
|
四、参数设定
KD-2MD530驱动器采用八位拨码开关设定细分精度、动态电流、和半流/全流。详细描述如下:
1、 工作电流设定
输出峰值电流 | 输出均值电流 | SW1 | SW2 | SW3 |
1.00A | 0.71A | on | on | on |
1.46A | 1.04A | off | on | on |
1.91A | 1.36A | on | off | on |
2.27A | 1.69A | off | off | on |
2.84A | 2.03A | on | on | off |
3.31A | 2.36A | off | on | off |
3.76A | 2.69A | on | off | off |
4.20A | 3.00A | off | off | off |
2、 微步细分设定
步数/转 | SW5 | SW6 | SW7 | SW8 |
400 | off | on | on | on |
800 | on | off | on | on |
1600 | off | off | on | on |
3200 | on | on | off | on |
6400 | off | on | off | on |
12800 | on | off | off | on |
25600 | off | off | off | on |
1000 | on | on | on | off |
2000 | off | on | on | off |
4000 | on | off | on | off |
5000 | off | off | on | off |
8000 | on | on | off | off |
10000 | off | on | off | off |
20000 | on | off | off | off |
25000 | off | off | off | off |

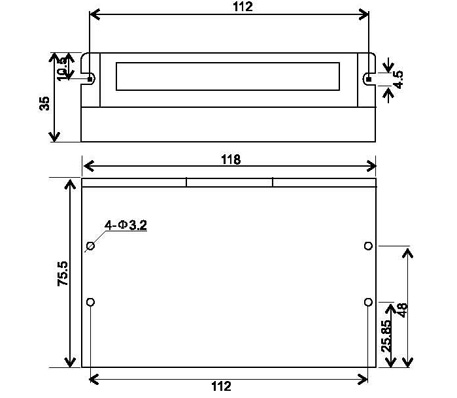

五、安装尺寸
