| 详细说明 | |
|---|---|
| 项目 | 规范 |
| 步距角精度 Step Accuracy | ±5% |
| 温升 Temperature Rise | 80℃ Max |
| 环境温度 Ambient temperature Range | -20℃～+50℃ |
| 绝缘强度 Insulation Resistance | 100MΩMin.500V |
| 介电强度 Dielectric Strength | 500V AC 1 Minute |
| 技术数据 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 步距角 | 引线数 | 相电流 | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
| Model | （ °） | Lead Wire | （A） | (Kg.cm) | (g.cm2) | (Kg.cm) | (Kg) | ||||
| Step angle | Rated Current | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | |||
| 57BYG007 | 1.8 | 6 | 0.38 | 3 | 60 | 0.18 | B | 41 | 21 | 0.54 | |
| 57BYG055 | 1.8 | 6 | 1.1 | 3 | 60 | 0.18 | B | 41 | 21 | 0.54 | |
| 57BYG066 | 1.8 | 4 | 1 | 7.5 | 110 | 0.35 | A | 51 | 21 | 0.6 | |
| 57BYG027 | 1.8 | 4 | 1.5 | 6.5 | 110 | 0.35 | A | 51 | 21 | 0.6 | |
| 57BYG057 | 1.8 | 4 | 3 | 6 | 110 | 0.35 | A | 51 | 21 | 0.6 | |
| 57BYG069 | 1.8 | 6 | 1.2 | 6.1 | 135 | 0.42 | B | 56 | 21 | 0.65 | |
| 57BYG059 | 1.8 | 4 | 1.6 | 8.5 | 135 | 0.42 | A | 56 | 21 | 0.65 | |
| 57BYG096 | 1.8 | 4 | 3 | 8.5 | 135 | 0.42 | A | 56 | 21 | 17 | 0.65 |
| 57BYG070 | 1.8 | 6 | 1.5 | 10 | 200 | 0.72 | B | 76 | 21 | 0.95 | |
| 57BYG707 | 1.8 | 4 | 2.5 | 15 | 200 | 0.72 | A | 76 | 21 | 0.95 | |
※注：表中所列仅为代表性产品，仅供参考。有“L2”代表相同“L”下电机双出轴可选，型号为原型号末尾加“S”。
◆外型图:

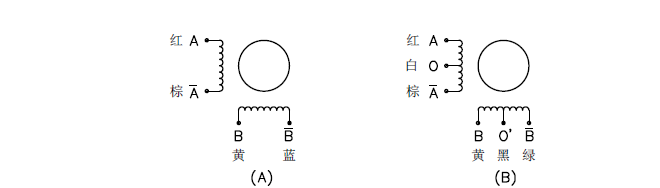

◆接线图:
