| 详细说明 | |
|---|---|
| 项目 | 规范 |
| 步距角精度 Step Accuracy | ±5% |
| 温升 Temperature Rise | 80℃ Max |
| 环境温度 Ambient temperature Range | -20℃～+50℃ |
| 绝缘强度 Insulation Resistance | 100MΩMin.500V |
| 介电强度 Dielectric Strength | 500V AC 1 Minute |
| 技术数据 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 步距角 | 引线数 | 相电流（A）Rated Current | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
| Model | （ °） | Lead Wire | (Kg.cm) | (Kg.cm2) | (Kg.cm) | (Kg) | |||||
| Step angle | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | ||||
| 85BYGH450A01 | 1.8 | 4 | 2 | 36 | 1.4 | 1.6 | A | 76 | 37 | 2.3 | |
| 85BYGH450A02 | 1.8 | 4 | 5 | 33 | 1.4 | 1.6 | A | 76 | 37 | 2.3 | |
| 85BYGH450A03 | 1.8 | 4 | 4 | 35 | 1.4 | 1.6 | A | 76 | 37 | 2.3 | |
| 85BYGH450A04 | 1.8 | 4 | 2.8 | 35 | 1.4 | 1.6 | A | 76 | 37 | 2.3 | |
| 85BYGH450A05 | 1.8 | 4 | 3 | 35 | 1.4 | 1.6 | A | 76 | 37 | 2.3 | |
| 85BYGH450B02 | 1.8 | 8 | 2 | 40 | 2.7 | 2.4 | B | 114 | 37 | 3.6 | |
| 85BYGH450B01 | 1.8 | 4 | 2 | 60 | 2.7 | 2.4 | A | 114 | 37 | 3.6 | |
| 85BYGH450B03 | 1.8 | 4 | 3 | 68 | 2.7 | 2.4 | A | 114 | 37 | 12 | 3.6 |
| 85BYGH450B04 | 1.8 | 4 | 5 | 65 | 2.7 | 2.4 | A | 114 | 37 | 3.6 | |
| 85BYGH450C01 | 1.8 | 8 | 2 | 76 | 3.6 | 3 | B | 152 | 37 | 5 | |
| 85BYGH450C02 | 1.8 | 4 | 2.5 | 95 | 3.6 | 3 | A | 152 | 37 | 5 | |
| 85BYGH450C03 | 1.8 | 4 | 3 | 105 | 3.6 | 3 | A | 152 | 37 | 5 | |
| 85BYGH450C04 | 1.8 | 4 | 4.5 | 90 | 3.6 | 3 | A | 152 | 37 | 5 | |
| 85BYGH450C05 | 1.8 | 4 | 5 | 96 | 3.6 | 3 | A | 152 | 37 | 5 | |
| 85BYGH450D01 | 1.8 | 4 | 2.5 | 50 | 1.7 | 2.1 | A | 96 | 37 | 3 | |
| 85BYGH450D02 | 1.8 | 8 | 2 | 45 | 1.7 | 2.1 | B | 96 | 37 | 3 | |
| 85BYGH250E01 | 1.8 | 4 | 3 | 33 | 1 | 1.4 | A | 66 | 37 | 1.7 | |
※注：表中所列仅为代表性产品，仅供参考。有“L2”代表相同“L”下电机双出轴可选，型号为原型号末尾加“S”。
◆外形图:

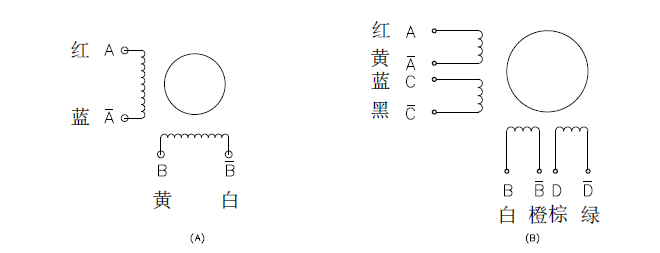

◆接线图:
