详细说明 | |
---|---|
项目 | 规范 |
步距角精度 Step Accuracy | ±5% |
温升 Temperature Rise | 80℃ Max |
环境温度 Ambient temperature Range | -20℃~+50℃ |
绝缘强度 Insulation Resistance | 100MΩMin.500V |
介电强度 Dielectric Strength | 500V AC 1 Minute |
技术数据 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
型号 | 步距角 | 引线数 | 相电流 | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
Model | ( °) | Lead Wire | (A) | (Kg.cm) | (g.cm2) | (g.cm) | (Kg) | ||||
Step angle | Rated Current | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | |||
57BYGH350A | 1.2 | 3 | 5 | 5 | 110 | 300 | A | 42 | 28 | 0.45 | |
57BYGH350B | 1.2 | 3 | 5 | 9 | 300 | 450 | A | 56 | 28 | 31 | 0.75 |
57BYGH350C | 1.2 | 3 | 5 | 15 | 480 | 550 | A | 79 | 28 | 31 | 1.1 |
※注:表中所列仅为代表性产品,仅供参考。有“L2”代表相同“L”下电机双出轴可选,型号为原型号末尾加“S”。
◆外形图:

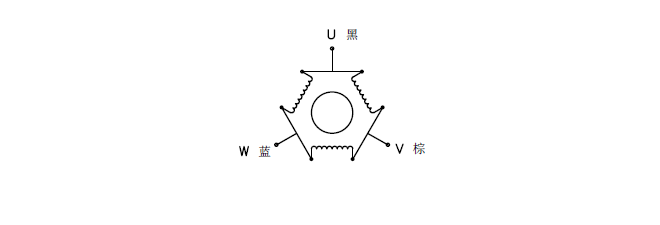

◆接线图:
