| 详细说明 | |
|---|---|
| 项目 | 规范 |
| 步距角精度 Step Accuracy | ±5% |
| 温升 Temperature Rise | 80℃ Max |
| 环境温度 Ambient temperature Range | -20℃～+50℃ |
| 绝缘强度 Insulation Resistance | 100MΩMin.500V |
| 介电强度 Dielectric Strength | 500V AC 1 Minute |
| 技术数据 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 步距角 | 引线数 | 相电流 | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
| Model | （ °） | Lead Wire | （A） | (Kg.cm) | (g.cm2) | (Kg.cm) | (Kg) | ||||
| Step angle | Rated Current | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | |||
| 57BYGH800-1 | 1.8 | 6 | 1 | 4 | 120 | 0.21 | B | 41 | 22 | 0.45 | |
| 57BYGH800-2 | 1.8 | 6 | 2 | 4 | 120 | 0.21 | B | 41 | 22 | 0.45 | |
| 57BYGH800-3 | 1.8 | 6 | 3 | 4 | 120 | 0.21 | B | 41 | 22 | 0.45 | |
| 57BYGH800-4 | 1.8 | 4 | 1.5 | 5 | 120 | 0.21 | A | 41 | 22 | 0.45 | |
| 57BYGH801-2 | 1.8 | 4 | 0.6 | 7 | 275 | 0.36 | A | 52 | 22 | 0.65 | |
| 57BYGH801-3 | 1.8 | 6 | 1 | 7 | 275 | 0.36 | B | 52 | 22 | 0.65 | |
| 57BYGH801-4 | 1.8 | 6 | 2 | 7.2 | 275 | 0.36 | B | 52 | 22 | 0.65 | |
| 57BYGH801-5 | 1.8 | 4 | 1.5 | 7.5 | 275 | 0.36 | A | 52 | 17 | 0.65 | |
| 57BYGH802-2 | 1.8 | 6 | 1.2 | 8 | 300 | 0.4 | B | 56 | 22 | 0.7 | |
| 57BYGH802-3 | 1.8 | 4 | 3 | 9 | 300 | 0.4 | A | 56 | 31 | 0.7 | |
| 57BYGH802-4 | 1.8 | 4 | 3 | 9 | 300 | 0.4 | A | 56 | 22 | 16 | 0.7 |
| 57BYGH802-5 | 1.8 | 4 | 2 | 9 | 300 | 0.4 | A | 56 | 31 | 0.7 | |
| 57BYGH802-6 | 1.8 | 6 | 2 | 9 | 300 | 0.4 | B | 56 | 22 | 16 | 0.7 |
| 57BYGH802-7 | 1.8 | 4 | 1.5 | 12 | 300 | 0.4 | A | 56 | 22 | 0.7 | |
| 57BYGH804 | 1.8 | 4 | 1.5 | 16 | 360 | 0.5 | A | 66 | 22 | 0.82 | |
| 57BYGH803-1 | 1.8 | 4 | 1.5 | 18 | 480 | 0.68 | A | 76 | 24 | 1 | |
| 57BYGH803-2 | 1.8 | 6 | 1 | 15 | 480 | 0.68 | B | 76 | 24 | 1 | |
| 57BYGH803-3 | 1.8 | 6 | 2 | 13 | 480 | 0.68 | B | 76 | 24 | 1 | |
| 57BYGH803-4 | 1.8 | 6 | 3 | 13 | 480 | 0.68 | B | 76 | 24 | 1 | |
| 57BYGH803-5 | 1.8 | 4 | 4 | 15 | 480 | 0.68 | A | 76 | 31 | 1 | |
| 57BYGH803-6 | 1.8 | 4 | 4 | 15 | 480 | 0.68 | A | 76 | 27 | 16 | 1 |
| 57BYGH803-7 | 1.8 | 4 | 2 | 16 | 480 | 0.68 | A | 76 | 31 | 1 | |
| 57BYGH803-8 | 1.8 | 4 | 2 | 20 | 480 | 0.68 | A | 76 | 31 | 1 | |
| 57BYGH803-9 | 1.8 | 6 | 2.5 | 12 | 480 | 0.68 | B | 76 | 24 | 1 | |
| 57BYGH803-10 | 1.8 | 6 | 0.9 | 16 | 480 | 0.68 | B | 76 | 24 | 1 | |
| 57BYGH805-1 | 1.8 | 4 | 2.8 | 17 | 530 | 0.7 | A | 84 | 24 | 1.1 | |
| 57BYGH805-2 | 1.8 | 4 | 2 | 21 | 530 | 0.7 | A | 84 | 24 | 1.1 | |
| 57BYGH806-1 | 1.8 | 4 | 3 | 22 | 680 | 0.8 | A | 99 | 24 | 1.3 | |
| 57BYGH806-2 | 1.8 | 4 | 2 | 25 | 680 | 0.8 | A | 99 | 24 | 1.3 | |
| 57BYGH806-3 | 1.8 | 6 | 2.5 | 20 | 680 | 0.8 | B | 99 | 24 | 1.3 | |
※注：表中所列仅为代表性产品，仅供参考。有“L2”代表相同“L”下电机双出轴可选，型号为原型号末尾加“S”。

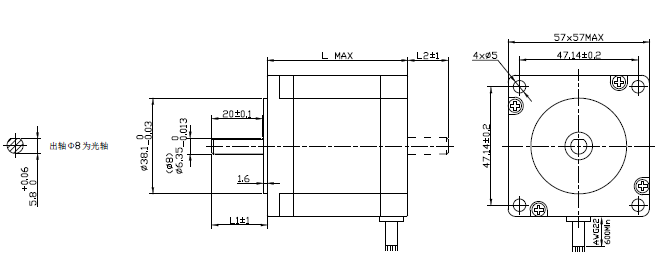

◆外形图:
◆接线图:
