| 详细说明 | |
|---|---|
| 项目 | 规范 |
| 步距角精度 Step Accuracy | ±5% |
| 温升 Temperature Rise | 80℃ Max |
| 环境温度 Ambient temperature Range | -20℃～+50℃ |
| 绝缘强度 Insulation Resistance | 100MΩMin.500V |
| 介电强度 Dielectric Strength | 500V AC 1 Minute |
| 技术数据 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 | 步距角 | 引线数 | 相电流 | 静力矩 | 转动惯量 | 定位力矩 | 接线图 | 外形图 | 重量 | ||
| Model | （ °） | Lead Wire | （A） | (Kg.cm) | (g.cm2) | (Kg.cm) | (Kg) | ||||
| Step angle | Rated Current | Holding Torque | Rotor Inertia | Detent Torque | L | L1 | L2 | Motor Weight | |||
| 110BYG550B01 | 0.72 | 10 | 5 | 80 | 8.3 | 5 | A | 140 | 52 | 4.5 | |
| 110BYG550B02 | 0.72 | 10 | 5 | 80 | 8.3 | 5 | A | 140 | 35 | 4.5 | |
| 110BYG550C01 | 0.72 | 10 | 5 | 120 | 12 | 6 | A | 170 | 52 | 6.8 | |
| 110BYG550C02 | 0.72 | 10 | 5 | 120 | 12 | 6 | A | 170 | 35 | 6.8 | |
| 110BYG550D01 | 0.72 | 10 | 5 | 160 | 15 | 7 | A | 201 | 52 | 11 | |
| 110BYG550D02 | 0.72 | 10 | 5 | 160 | 15 | 7 | A | 201 | 35 | 11 | |
※注：表中所列仅为代表性产品，仅供参考。有“L2”代表相同“L”下电机双出轴可选，型号为原型号末尾加“S”。
◆外形图:

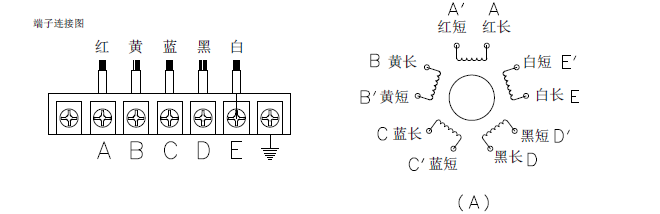

◆接线图:
