一、详细说明:
项目 | 规范 |
步距角精度 Step Accuracy | ±5% |
温升 Temperature Rise | 80℃ Max |
环境温度 Ambient temperature Range | -20℃~+50℃ |
绝缘强度 Insulation Resistance | 100ΩMin.500V DC |
介电强度 Dielectric Strength | 500V AC 1 Minute |
回转间隙 Backlash | ≤25 acrmin |
二、技术数据:
1、检测数据
电机型号 | 步距角 | 电机长度 | 相电流 | 保持力矩 | 引线数 | 电机重量 |
Model | (°) | L2(mm) | (A) | (Kg.cm) | (No. ) | (kg) |
Step Angle | Motor Length | Rated Current | Holding Torque | Lead Wire | Motor Weight | |
85-H250B99 | 1.8 | 113 | 4 | 65 | 4 | 3.5 |
2、有多种减速比可供选择
减速比 | 5 | 15 | 20 |
机身长L1 | 81 | 98 | 98 |
重量(Kg) | 1.1 | 1.5 | 1.5 |

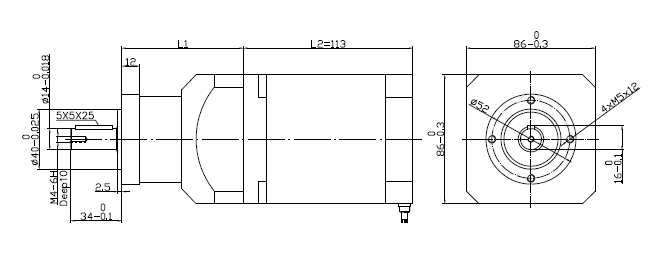

三、外型图:

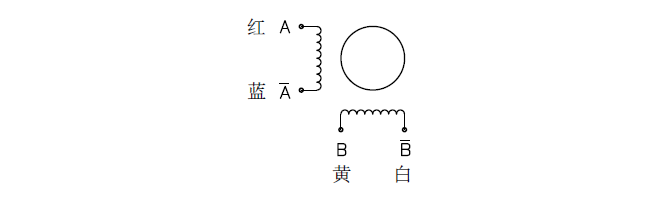

四、接线图:
